Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

1.42.5.1

Дата добавления в Реестр

26 июня 2020 года

Измерительный комплекс однониточной ГИС на базе ультразвукового преобразователя расхода «Вымпел-500» с узлом поверки на месте эксплуатации

Однониточная ГИС на базе ультразвукового расходомера большого диаметра применяется для измерения расхода газа на магистральных газопроводах с целью сокращения площадных объектов, объектов инфраструктуры, технологического и вспомогательного оборудования по сравнению с классической ГИС.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Включена в Реестр, № 002006

Разработчик / производитель

ООО «НПО «Вымпел», ИНН 5017084907, г. Дедовск, Московская область

Контакты для запроса

Телефон: +7 (495) 992-38-60
Email: dedovsk@npovympel.ru
Сайт: vympel.group

Документация
ВМПЛ 1.456.014 ТУ
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Магистральные газопроводы.

Инновационность

  • Расположена под землей в специальном кессоне, с возможностью проведения технического обслуживания;
  • Использована многохордовая схема расположения измерительных каналов с погружными пьезоэлектрическими датчиками углового ввода, хорошо учитывающая неравномерность скоростей в эпюре потока измеряемой среды;
  • Поверка проводится имитационным методом с помощью акустического стенда без остановки процесса транспортировки газа.

Эффективность решения

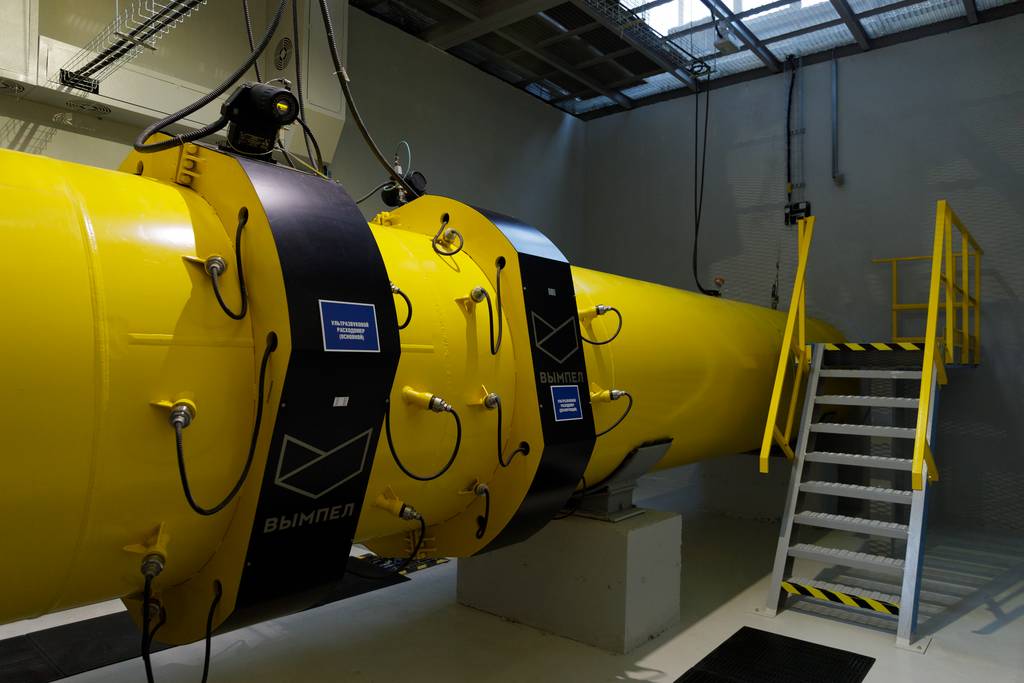

  • Повышенная надежность измерения расхода газа благодаря двум последовательно установленным расходомерам «Вымпел-500» по 8 измерительных каналов в каждом;
  • Обеспечена высокая сходимость результатов измерений расходомеров.

Практическая значимость

  • Узел поверки на месте эксплуатации обеспечивает возможность проведения поверки расходомерного комплекса без его демонтажа с магистрального газопровода;
  • Реализована возможность оперативной замены пьезоакустических преобразователей ультразвуковых расходомеров без остановки процесса транспортировки газа.

Опыт применения и внедрения

В 2015-2018 гг. проведены испытания на ПЗРГ-1 МГ Уренгой-Ужгород ГИС КС Донская филиала ООО «Газпром трансгаз Москва» «Донское ЛПУМГ».

В процессе испытаний подтверждены эксплуатационные и метрологические характеристики измерительных систем испытываемой ГИС.

В 2022-2026 гг. введены в эксплуатацию:

  • ГИС DN1400 и DN1200 в Шеморданском ЛПУМГ ООО «Газпром трансгаз Казань»;
  • ГИС DN1400 в Альметьевском ЛПУМГ ООО «Газпром трансгаз Казань»;
  • ГИС DN1400 в Увинском ЛПУМГ ООО «Газпром трансгаз Чайковский»;
  • ГИС DN1400 в Торбеевском ЛПУМГ ООО «Газпром трансгаз Нижний Новгород».

В 2026-2027 гг. запланирован ввод в эксплуатацию еще нескольких ГИС DN1400 в Торбеевском ЛПУМГ ООО «Газпром трансгаз Нижний Новгород».

Основные характеристики

Число измерительных каналов
16
Стабильность измерения расхода
0,1%
Длина прямого участка перед узлом измерения
не менее 100 DN
Диаметр трубопровода
700…1400 мм
Класс измерения по СТО Газпром 5.37-2011
A

Аналоги

ГИС классической компоновки.
