Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

1.42.14.1

Дата добавления в Реестр

24 декабря 2020 года

Инфразвуковая система мониторинга трубопроводов (ИСМТ)

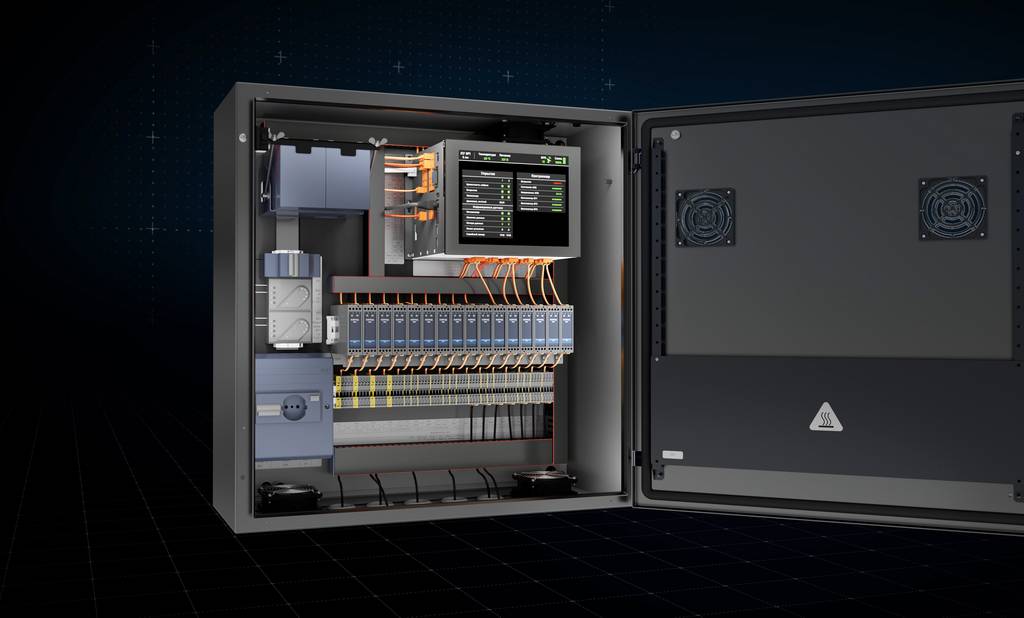

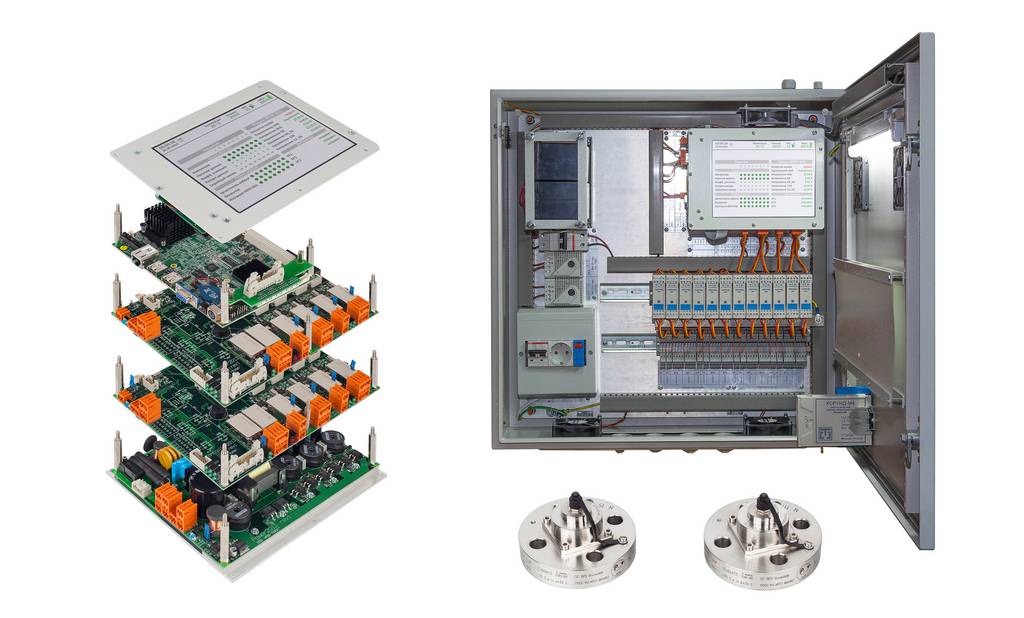

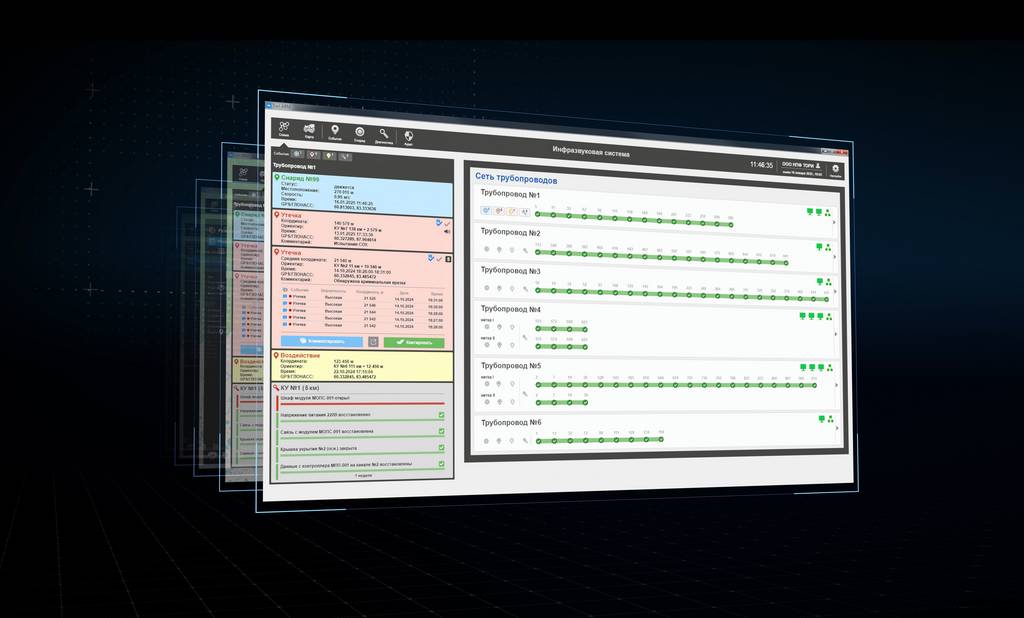

ИСМТ – комплекс программно-аппаратных средств, работающий в режиме реального времени, обеспечивающий непрерывный дистанционный контроль технического состояния трубопроводов для повышения экономической эффективности и безопасности их эксплуатации.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ООО НПФ «ТОРИ», ИНН 5401127998, г. Новосибирск

Контакты для запроса

Телефон: +7 (383) 330-50-06
Email: tory@tory.ru
Сайт: www.tory.ru

Документация
39145393.421427.001ТУ «Инфразвуковая система мониторинга трубопроводов»
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

ИСМТ предназначена для эксплуатации на газопроводах, нефтепроводах, конденсатопроводах, продуктопроводах, продуктопроводах ШФЛУ, пульпопроводах и на других трубопроводах, в том числе с многофазными продуктами.

Инновационность

ИСМТ не имеет аналогов. Принцип работы ИСМТ основан на использовании новых инфразвуковых методов регистрации сигналов и специальных математических алгоритмов их обработки. Оригинальные физические методы запатентованы. В 2025 году проведены успешные испытания новых функций ИСМТ «инфразвуковая дефектоскопия» и «измерение расхода инфразвуковым методом» на конденсатопроводах. Применение данных функций позволяет обеспечить качественно новый уровень безопасной эксплуатации трубопроводов.

Эффективность решения

  • Повышение промышленной и экологической безопасности эксплуатации трубопроводов благодаря непрерывному контролю их технического состояния, включая контроль герметичности;
  • Снижение капитальных и текущих затрат благодаря использованию одной многофункциональной системы вместо набора разнородного оборудования/систем;
  • Предотвращение разгерметизации трубопроводов, снижение затрат на ликвидацию аварий.

Практическая значимость

В современных условиях для защиты трубопроводов недостаточно использовать системы обнаружения утечек и выполнять периодическую внутритрубную дефектоскопию – необходимы новые технологии. ИСМТ обеспечивает непрерывный многофункциональный контроль технического состояния трубопроводов на новом научно-техническом уровне. Трубопроводы, оснащённые системой, надёжно защищены от неконтролируемых технологических утечек сверхмалой интенсивности и от посторонних вмешательств на всей их протяжённости.

Опыт применения и внедрения

ООО «Газпром добыча Оренбург», ООО «Газпром трансгаз Томск».

Проведение диагностики морского газопровода ООО «Газпром добыча шельф Южно-Сахалинск».

Основные характеристики

Чувствительность
0,1 м³/час
Время обнаружения
от 30 секунд до 6 минут
Точность
до 50 м
Количество функций
12 шт.

Аналоги

Аналоги ИСМТ отсутствуют.

Отличительные особенности

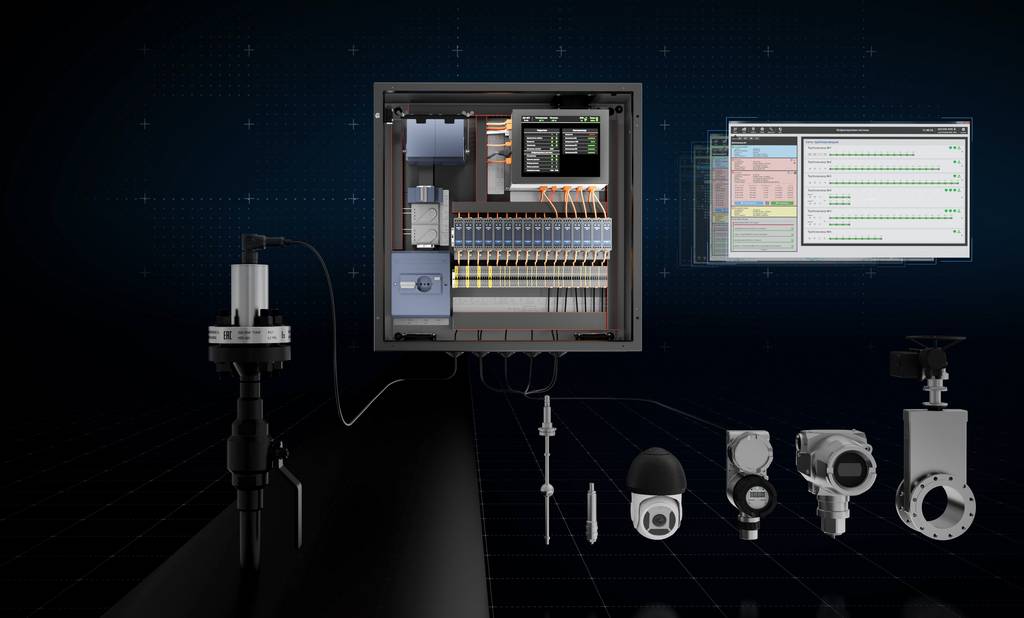

ИСМТ отличается многофункциональностью и высокими характеристиками, обеспечивает основные функции контроля технического состояния трубопроводов: обнаружение утечек, локация внутритрубных устройств, регистрация механических воздействий на трубопровод, внутритрубная инфразвуковая дефектоскопия, измерение расхода инфразвуковым методом, а также ряд дополнительных функций, дополняя систему телемеханики (измерение давления, температуры, плотности, концентрации газа, а также видеонаблюдение, подключение других приборов).

Внутритрубная инфразвуковая дефектоскопия позволяет получать информацию об изменении внутренней геометрии трубопровода в процессе его эксплуатации.
