Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

1.13.1.2

Дата добавления в Реестр

16 декабря 2022 года

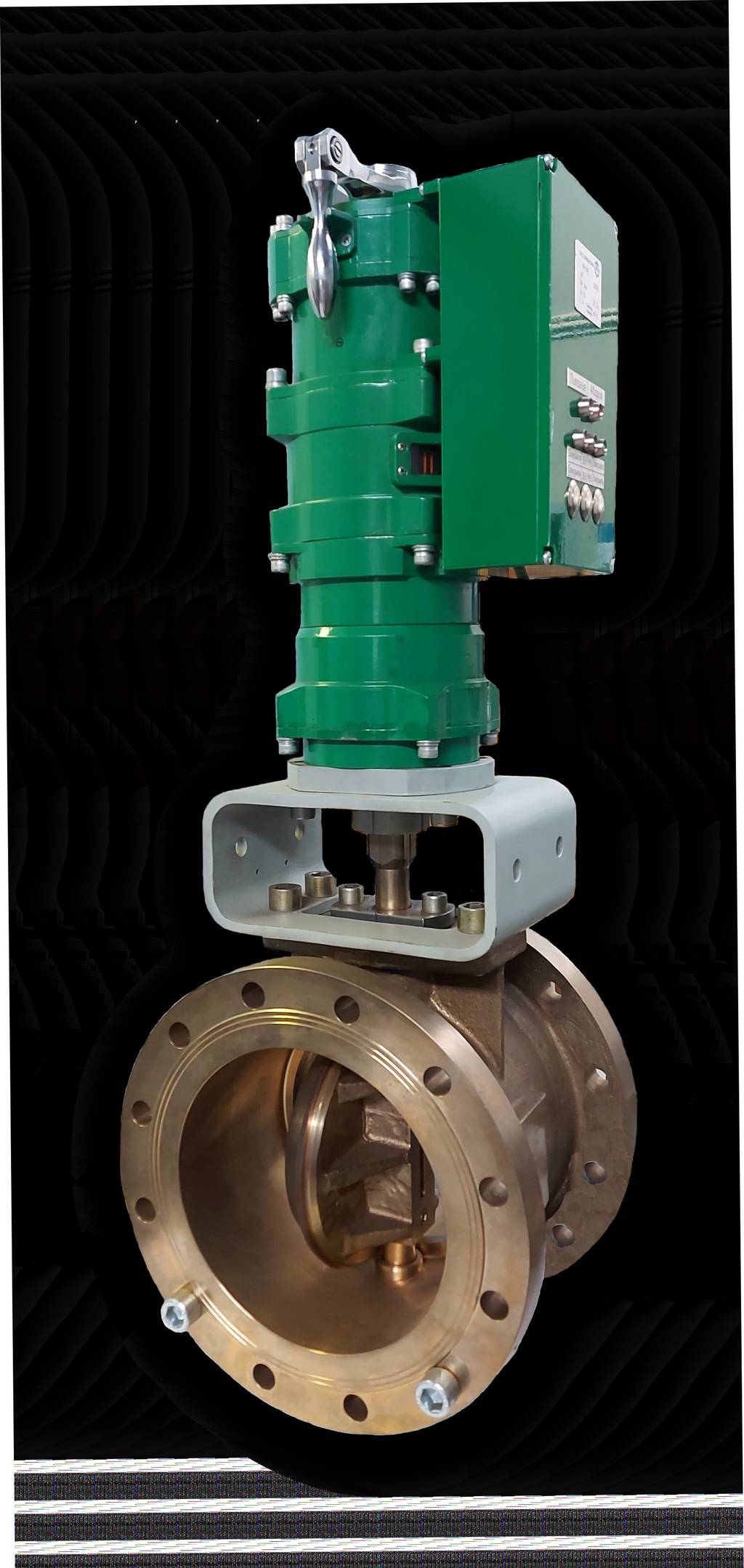

Электроприводная трубопроводная арматура (SPF) на базе «интеллектуальных» приводов

SPF базируется на применении в составе электроприводов бесконтактных электродвигателей с постоянными магнитами, имеющих малые габариты, высокие моменты и низкую частоту вращения.

Степень готовности (УТГ)

УТГ 8 опытно-промышленное производство и сертификация Продукции. Опытные изделия выпущены, прошли экспертизу и сертификацию

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

АО «Машиностроительный завод «Армалит», ИНН 7805148130, г. Санкт-Петербург

Контакты для запроса

Телефон: +7 (812) 603-40-77
Email: market@armalit.ru
Сайт: armalit.ru

Документация
ТУ 28.14.13.132-181-52200205-2017
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Электроприводная трубопроводная арматура SPF предназначена для установки в качестве запорного или регулирующего устройства на технологических линиях газовой, нефтяной, нефтехимической и других отраслей промышленности с жидкими и газообразными рабочими средами, включая высокоагрессивные рабочие среды с содержанием сероводорода и диоксида углерода.

Инновационность

  • Возможность объединения электроприводов ТПА в сложные системы и комплексы, допускающие быструю реконфигурацию;
  • Модульность конструкции позволяет проводить модернизацию, регламентные и ремонтные работы без демонтажа электропривода с SPF;
  • Возможность частичной или полной автоматизации объекта и, как следствие, сокращение нагрузки на обслуживающий персонал благодаря системам самодиагностики, предаварийной диагностики, тонкой настройки.

Эффективность решения

  • Повышение энергоэффективности продукции за счет применения электроприводов с высоким КПД (возможность работы SPF в оптимальных режимах);
  • Снижение эксплуатационных затрат на обслуживание за счет уменьшения численности обслуживающего персонала и повышения надежности работы объекта;
  • Увеличение ресурса SPF не менее чем в 2 раза за счёт обеспечения её безударного закрытия;
  • Повышение безопасности эксплуатации трубопроводов за счет работы ТПА в режимах, предотвращающих гидравлические удары.

Практическая значимость

Применение в качестве запорных и/или регулирующих устройств на технологических линиях для всепогодных условий работы, включая погружение в морскую воду, морской арктический климат, для жидкой или газообразной среды, криогенной среды, среды с высокой коррозионной активностью.

Опыт применения и внедрения

Дистанционно управляемая арматура для подводных газопроводов ООО «Газпром Нефть Шельф».

Разработана КД на 20 типов SPF, изготовлены и находятся на объектовых испытаниях 3 типа SPF, ведется подготовка производства 8 типов SPF (DN от 10 до 2000 мм, PN от 0 6 до 32 МПа).

Основные характеристики

Диаметр номинальный
от 10 до 2000 мм
Давление номинальное
от 0,6 до 32 МПа
Напряжение питания
27 В постоянного тока (220 В/50 Гц, 400 В/50 Гц)
Регулируемое время перевода
1-50 с
Диапазон моментов
10 – 4000 Нм

Аналоги

Электроприводы фирм ROTORK (Великобритания), AUMA (Германия).

Отличительные особенности

  • Производится из отечественных материалов и комплектующих;
  • Стоимость по сравнению с зарубежными аналогами в среднем будет ниже на 10%;
  • Модульность конструкции.
