Позиция Реестра для внедрения
Номер в Реестре
1.52.22.2
Дата добавления в Реестр
04 октября 2023 года

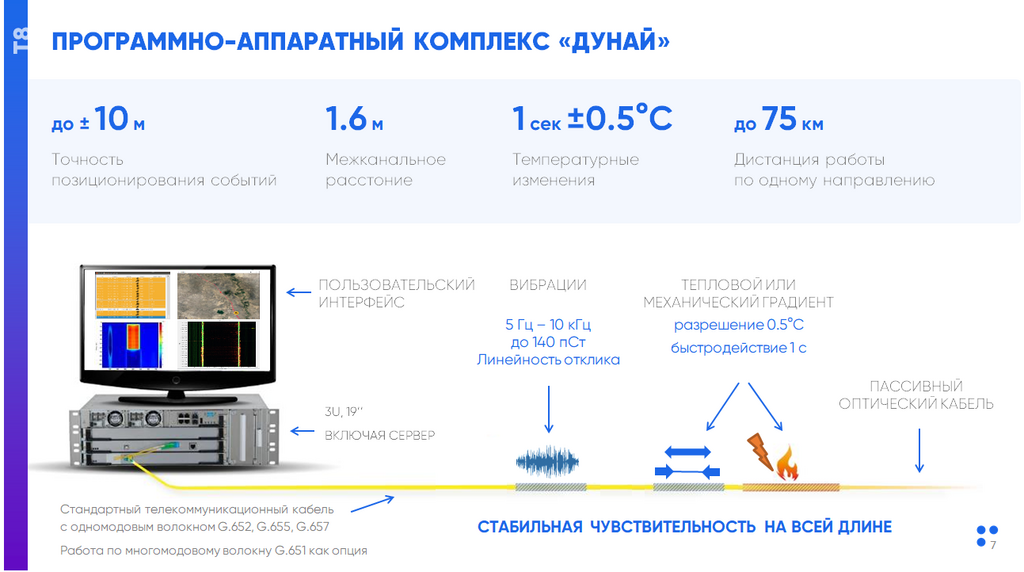

Программно-аппаратный комплекс «Дунай» (ПАК «Дунай»)
ПАК «Дунай» – серийно выпускаемая инновационная отечественная продукция для построения систем охранного и технологического мониторинга протяженных объектов.
Степень готовности (УТГ)
УТГ 9 ведется серийное производство Продукции
Статус в Едином реестре МТР ПАО «Газпром»
Не включена в Реестр
Разработчик / производитель
ООО «Т8 СЕНСОР», ИНН 7718014901, г. Москва
Контакты для запроса
Телефон: +7 499 271-61-61
Email: info@t8-sensor.ru
Сайт: t8-sensor.ru
Документация
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru
Область применения
Эксплуатация существующих трубопроводов, строительство трубопроводов и линейных сооружений, реконструкция и капитальный ремонт.
Инновационность
- Увеличенная дальность действия: в стандартной конфигурации – до 75км, в расширенной конфигурации – до 100км;
- Линейный отклик на всем протяжении чувствительного элемента: одно и то же событие одинаково детектируется и на ближнем и на дальнем конце чувствительного элемента;
- Использование для распознавания искусственной нейронной сети, что повышает точность распознавания и облегчает добавление новых классов обнаруживаемых событий;
- Одновременная возможность обнаружения (детектирования) как виброакустических событий, так и изменений температуры/натяжения кабеля;
- Возможность работы (с соблюдением определенных условий) в одном оптическом волокне с системами передачи DWDM.
Эффективность решения
- Снижение ущерба от аварий на магистральном газопроводе;
- Снижение операционных затрат на организационно-технические мероприятия по контролю охранной зоны МГ;
- Возможность масштабирования системы мониторинга путем добавления новых устройств;
- Продвинутый графический интерфейс пользователя;
- Возможность интеграции с вышестоящими информационно-диспетчерскими системами, используя встроенный REST-API;
- Разграничение прав доступа операторов к объектам мониторинга, даже относящимся к разным платформам ПАК «Дунай».
Практическая значимость
Существующие трубопроводы:

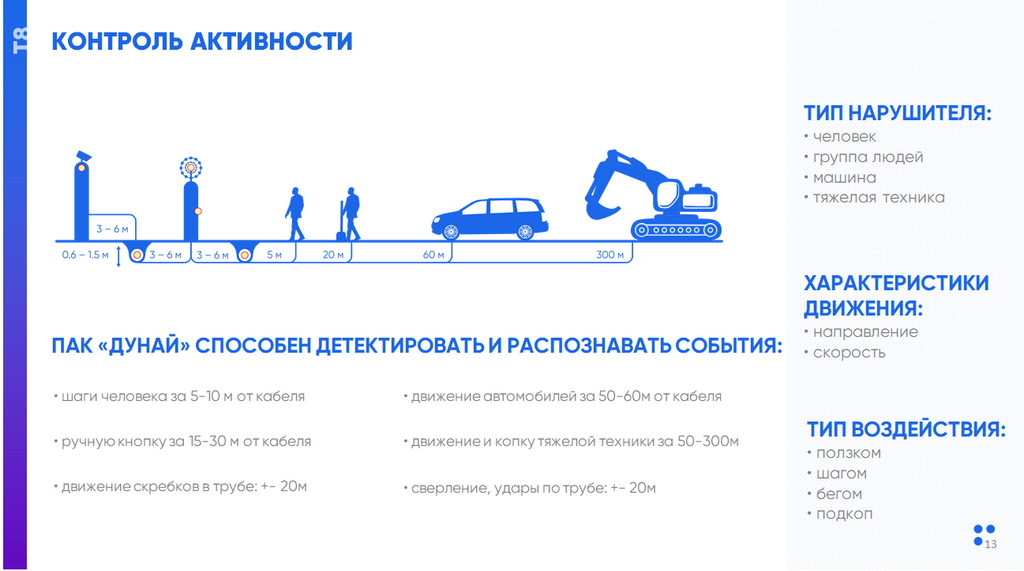

- контроль охранной зоны МГ: заблаговременное обнаружение активности (проведения работ) в охранной зоне;
- контроль работы подрядчиков: определение времени начала/завершения работы строительной техники;
- контроль движения внутритрубных снарядов: локализация местоположения внутритрубного снаряда, определение факта прекращения движения.
Строительство, реконструкция:
- система обнаружения утечек: предупреждение аварий за счет заблаговременного обнаружения факта утечек продукта транспортировки;
- обнаружение попыток врезок в трубопроводы;
- обнаружение деформации трубы.
Опыт применения и внедрения
км 1119 СМГ Ухта-Торжок ООО «Газпром трансгаз Ухта» в 2018 г., МГ ООО «Газпром трансгаз Волгоград» (уч.Писаревка - Анапа, КС Сохрановка - КС Октябрьская) в 2023 г.
Основные характеристики
Протяженность участка мониторинга (между двумя устройствами)
150 км
Протяженность трассы мониторинга
1500 км
Время реакции системы на воздействие
0,5 мин.
Точность локализации местоположения воздействия
20 м
Параметры обнаруживаемой утечки: минимальный диаметр отверстия
2 мм
Параметры обнаруживаемой утечки: минимальный расход
0,48 м³/час
Параметры обнаруживаемой утечки: скорость изменения температуры среды
0,5 ºС/сек
Количество классов обнаруживаемых воздействий
нет ограничений
Срок хранения журнала событий
6 мес.
Средняя наработка на отказ
44000 ч
Средний срок службы
не менее 20 лет
Аналоги
Optasense, Fotech, Оптомониторинг, Петрофайбер
Отличительные особенности
- Максимальная дальность работы выше, чем у аналогов;
- Система распознавания - алгоритмическая + искусственная нейронная сеть;
- Возможность горячей замены модулей шасси;
- Резервирование источника питания и выбор AC/DC-питания;
- Возможность работы с UPC-типами коннекторов;
- Линейность отклика системы вне зависимости от дальности события вдоль волокна;
- Возможность одновременного детектирования виброакустических воздействий и изменения температуры/механического натяжения.
