Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

2024/42/5

Дата добавления в Реестр

12 июля 2024 года

Аддитивные технологии изготовления и ремонта деталей газокомпрессорного оборудования, вспомогательного оборудования компрессорных станций

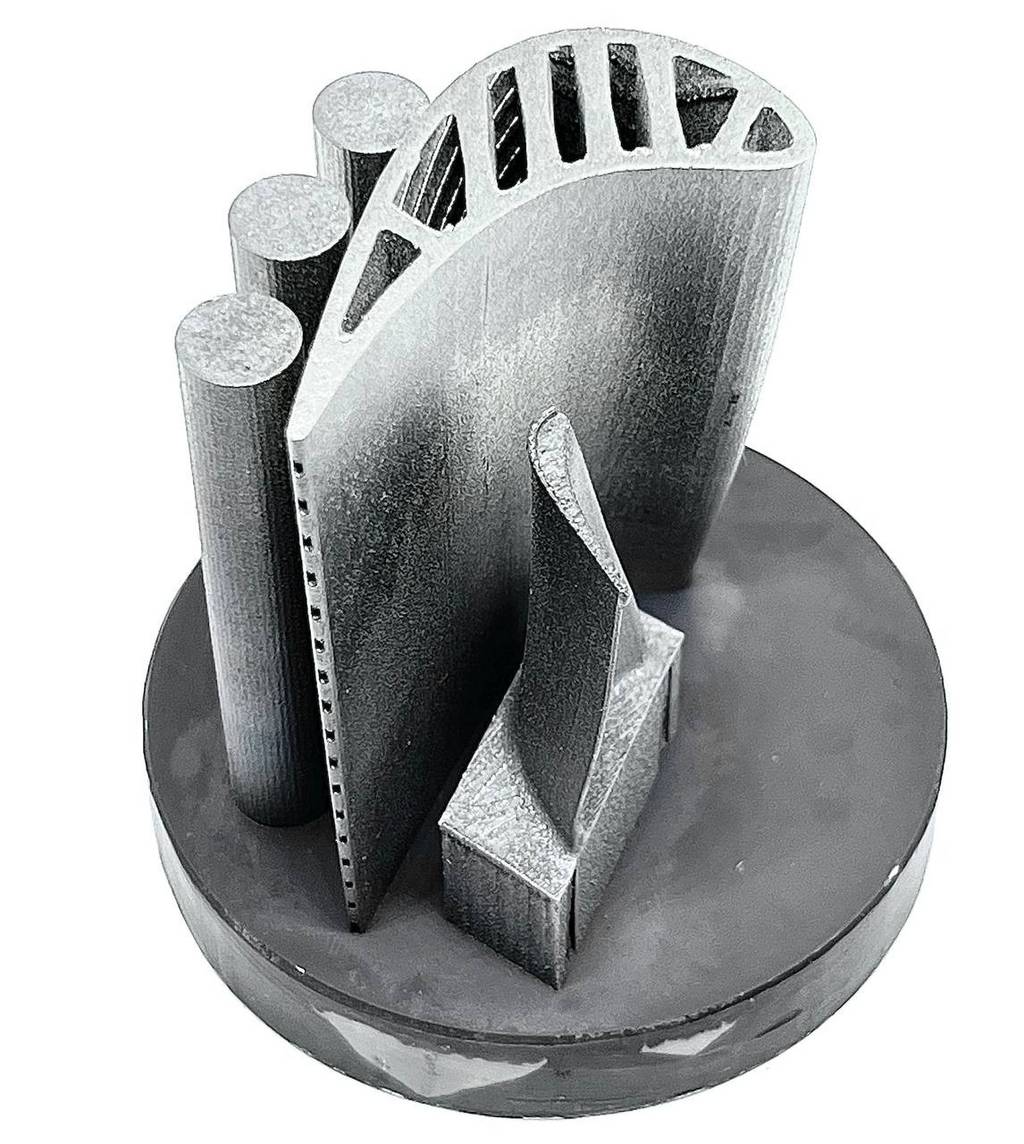

Продукция представляет собой аддитивные технологии изготовления и ремонта основного и вспомогательного газокомпрессорного оборудования, в том числе деталей газотурбинных двигателей, компрессоров, трубопроводной арматуры и пр., суть которой заключается в послойном изготовлении или ремонте изделий (из порошкового материала или проволоки) в соответствии с сечением 3D-модели.

Степень готовности (УТГ)

УТГ 7 проводятся экспериментальные разработки Продукции, направленные на заводские испытания опытно-промышленного образца

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ФГАОУ ВО «СПбПУ», ИНН 7804040077, г. Санкт-Петербург

Контакты для запроса

Телефон: +7 (800) 707-18-99
Email: office@spbstu.ru
Сайт: www.spbstu.ru

Документация
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Технология предназначена для применения на предприятиях газотранспортной и энергетической отраслей. Может быть использована на компрессорных станциях магистральных газопроводов и в ремонтных подразделениях для изготовления новых деталей, восстановления и ремонта компонентов газотурбинных установок (ГТУ), турбокомпрессоров, насосов и другого технологического оборудования.

Инновационность

Продукция относится к инновационной, так как обеспечивает принципиально новый подход к проектированию и изготовлению деталей ГТУ, позволяющий получать изделия со сложной внутренней конфигурацией, функционально-градиентными свойствами и уникальными физико-механическими характеристиками, недостижимыми при использовании традиционных технологий (литье, поковка, штамповка), а также консолидировать сборку за счет минимизации составных частей.

Ключевым преимуществом применения аддитивных технологий при ремонте и восстановлении деталей является локализация тепловложений с сохранением структуры и свойств основного материала.

Эффективность решения

  • Повышение жаропрочности и коррозионной стойкости функционально-градиентных деталей увеличивает межремонтный ресурс в 1,5–2 раза, сокращая затраты на сервисное обслуживание и замену дорогостоящих узлов;
  • Снижение массы роторных элементов за счет топологической оптимизации уменьшает центробежные нагрузки и механические потери, и при корректной реконфигурации геометрии деталей и узлов открывает потенциал повышения КПД ГТУ;
  • Технология обеспечивает прямую импортозамещающую альтернативу критическим компонентам ГТУ, поставки которых ограничены санкциями.

Практическая значимость

Позволяет в короткие сроки организовать производство и ремонт деталей ГТУ в условиях ограниченного импорта, обеспечивая технологический суверенитет. Способствует переходу к новому технологическому укладу (Индустрия 4.0) в газовой отрасли. Обеспечивает инструмент для повышения эксплуатационной эффективности, надежности и экономичности газоперекачивающего оборудования.

Опыт применения и внедрения

Филиал ООО «Газпром трансгаз Москва» «Острогожское ЛПУМГ» в рамках ремонта газоперекачивающего агрегата ГТ-750-6 станционный №10 произведена установка лопаток направляющих, изготовленных с применением аддитивных технологий.

Основные характеристики

Срок изготовления
от 1 до 1500 ч в зависимости от сплава, детали ГТД и постобработки (спекание, покрытия и т.д.)
Стоимость (при условии малосерийного выпуска)
от 10000 до 500000 руб./кг в зависимости от сплава, детали ГТД и постобработки (спекание, покрытия и т.д.)
Материалоёмкость (коэффициент использования материала)
80-90%
Геометрическая сложность (топологическая оптимизация внутренних полостей)
80-95%

Аналоги

Аналоги: традиционные методы изготовления (поковка, литье, штамповка).

Отличительные особенности

  • Изделие создается послойно непосредственно из 3D-модели, что исключает необходимость в сложной и дорогостоящей оснастке (литейные формы, штампы).
  • Возможность создания изделий с ранее недостижимой сложностью внутренней структуры (интегрированные каналы охлаждения, сетчатые конструкции).
  • Возможность локального изменения состава и свойств материала в рамках одной детали.
  • Минимизация отходов материала.
  • Полная интеграция от цифровой модели до готового изделия, сокращающая время и ошибки.
