Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

2024/46/2

Дата добавления в Реестр

03 декабря 2024 года

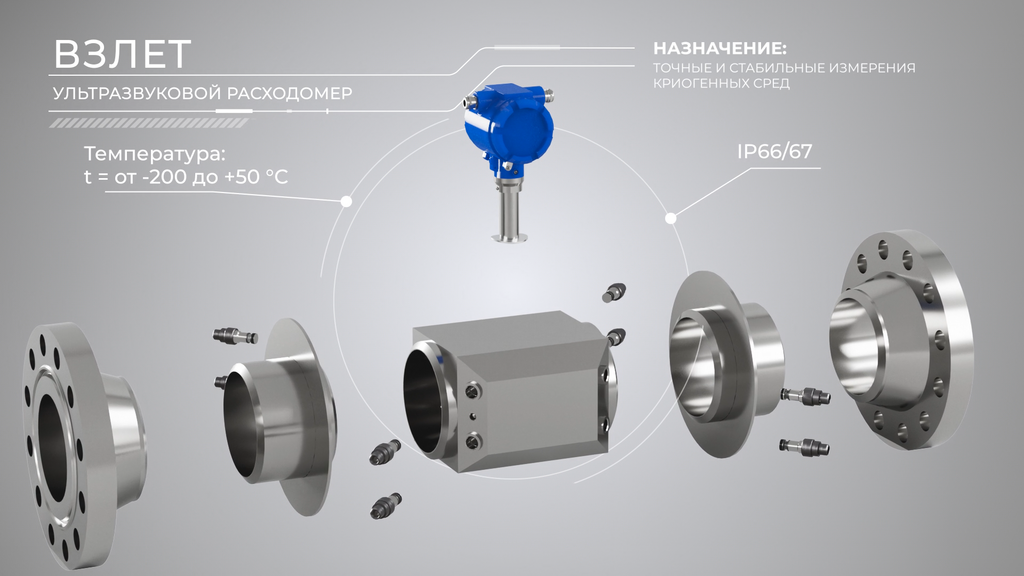

Ультразвуковой расходомер-счетчик ВЗЛЕТ РК

Ультразвуковой расходомер-счетчик для систем учета сжиженного природного газа предназначен для измерения и учета количества СПГ и СУГ. Прототипом изделия является прибор немецкой компании KROHNE, ультразвуковой расходомер ALTOSONIC V.

Степень готовности (УТГ)

УТГ 7 проводятся экспериментальные разработки Продукции, направленные на заводские испытания опытно-промышленного образца

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ООО «ТД «Взлёт», ИНН 7838484916, г. Санкт-Петербург

Контакты для запроса

Телефон: 8 (800) 333-88-87
Email: mail@vzljot.ru
Сайт: vzljot.ru

Документация
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Отгрузочные терминалы СПГ, средне-, мало- и крупнотоннажное производство СПГ.

Инновационность

Ультразвуковой расходомер счетчик ВЗЛЕТ РК соответствует критериям инновационности благодаря:

  • соответствию программе импортозамещения ПАО «Газпром» (разработка и производство на территории РФ);
  • разработке на Российской элементной базе, что обеспечивает независимость от иностранных поставок;
  • улучшению технических характеристик по сравнению с зарубежными аналогами;
  • отсутствию отечественных аналогов для криогенных сред.

Эффективность решения

  • Обеспечение точного технологического и коммерческого учета СПГ и СУГ;
  • Потенциальное снижение стоимости обслуживания и ремонта, снижение рисков остановки производства;
  • Совместимость с существующим технологическим процессом без необходимости дополнительных затрат.

Практическая значимость

  • Решение проблемы технологического и коммерческого учета при производстве и отгрузке СПГ;
  • Реализация программы импортозамещения на объектах ПАО «Газпром»
  • Оснащение узлов учета на отгрузочных терминалах СПГ, а также на производствах СПГ различной мощности.

Опыт применения и внедрения

Проведение ОПИ на объекте «Комплекс СПГ КС «Портовая» ООО «Газпром СПГ Портовая» в 2026 году.

Основные характеристики

Температура среды
от +50 до -200℃
Диаметры
от 100 до 8000 мм
Пределы допускаемой относительной погрешности измерения объёма
± 0,25 % в динамическом диапазоне 2:1; ± 0,50 % в динамическом диапазоне 10:1; ± 1,0 % в динамическом диапазоне 20:1
Давление в трубопроводе
от 0,7 до 6,3 МПа
Степень пылевлагозащиты
IP 67
Динамический диапазон
1:100
Потребляемая мощность
24 Вт
Архивация данных
не менее 4380 часов

Аналоги

Ультразвуковой расходомер ALTOSONIC V производства KROHNE (Германия).

Отличительные особенности

Оборудование, помимо полной локализации производства и элементной базы, демонстрирует улучшенные эксплуатационные характеристики: более высокая степень защиты от пыли и влаги (IP67 против IP66), расширенный верхний предел условного прохода трубопровода (до DN1000 против DN600), более широкий динамический диапазон измерений (1:100 против 1:75), а также вдвое меньшая потребляемая мощность (24 Вт против 45 Вт). Важным функциональным отличием является встроенная система архивации данных, которой у аналога нет.
