Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

1.29.7.1

Дата добавления в Реестр

17 января 2022 года

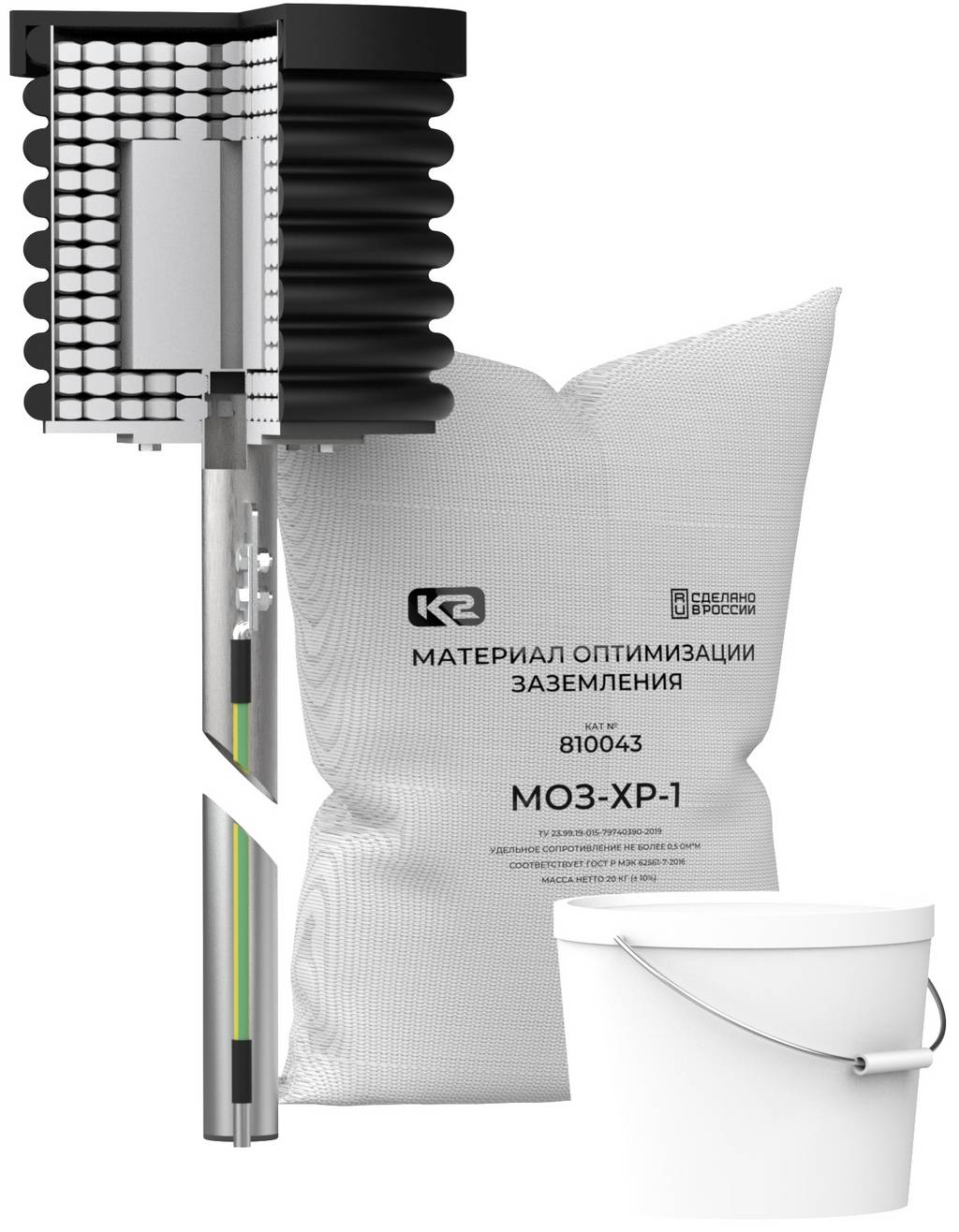

Устройства заземляющие комплектные УЗК

Предназначены для создания заземляющих устройств различного функционального назначения, конструкции и конфигурации. УЗК может использоваться в качестве защитного, рабочего, функционального и молниезащитного ЗУ.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

АО «Хакель», ИНН 7816380367, Ленинградская обл.

Контакты для запроса

Телефон: +7 (800) 333-28-29
Email: info@k2el.ru
Сайт: k2el.ru

Документация
ТУ «Устройства заземляющие комплектные УЗК» ТУ 3437-009-79740390-2009.
СДС ИНТЕРГАЗСЕРТ РОСС.RU.31570.04ОГН0 Сертификат соответствия №ОГН1.RU.1415.K00448.
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Объекты добычи, транспортировки, хранения природного газа и нефтепродуктов – ГРС, КС, ПХГ, крановый узел, промплощадки и др.

Инновационность

Устройства позволяют выполнять функциональное заземление высокочувствительного цифрового оборудования меньшим количеством заземлителей, т.к. УЗК электролитического типа имеют низкий импеданс; выполнять молниезащитное заземление, т.к. ввиду своих малых размеров УЗК электролитического типа имеют низкое импульсное сопротивление.

Имеются качественно новые потребительские (функциональные) характеристики: увеличенный срок службы; автономность; поддержание нормируемого сопротивления за счет конструктивных особенностей заземляющего электрода и физико-химических свойств наполнителей.

Эффективность решения

  • Прямое снижение затрат на СМР, ПНР, эксплуатационных затрат (совокупно в 7 раз) за счёт уменьшения количества заземлителей в сравнении с традиционными (в 10-20 раз в зависимости от свойств грунта) и повышения срока эксплуатации до срока эксплуатации заземляемого оборудования (40 лет);
  • Повышение надежности заземляемых технических систем и оборудования (отсутствие выходов из строя оборудования и систем, отсутствие простоя оборудования);
  • Надёжная электробезопасность персонала (отсутствие человеческих потерь).

Практическая значимость

Обеспечение выполнения требований по электробезопасности, обеспечение бесперебойной работы электроустановок, цифровой техники и систем молниезащиты.

Опыт применения и внедрения

Обустройство Ковыктинского газоконденсатного месторождения. Характеристики подтверждены.

Основные характеристики

Стойкость к воздействию импульсного тока
limp 50 kA, формы 10/350 мкс
Переходные сопротивления контактных узлов
не более 5 мОм
Длина заземлителей
3; 6; 9 м
Диаметр заземлителей
60 мм
Толщина стенки
4 мм
Рабочая температура при эксплуатации
от - 50 до + 50 °С

Аналоги

Chemical ground electrodes (nVent ERICO, USA), Low-Impedance Chemical Grounding Electrode Chem-Rod® (Lightning Eliminators, USA).

Отличительные особенности

  • Изготавливается из нержавеющей стали;
  • Не требует обслуживания;
  • Наличие дополнительного солевого модуля.
