Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

1.53.2.1

Дата добавления в Реестр

16 июня 2021 года

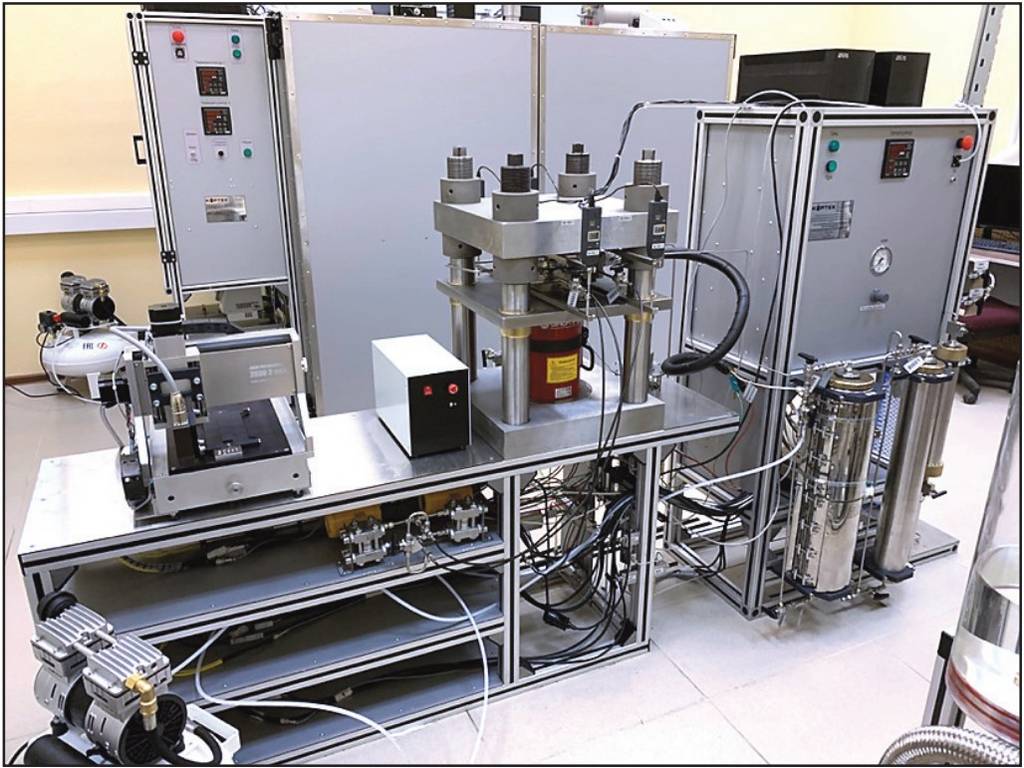

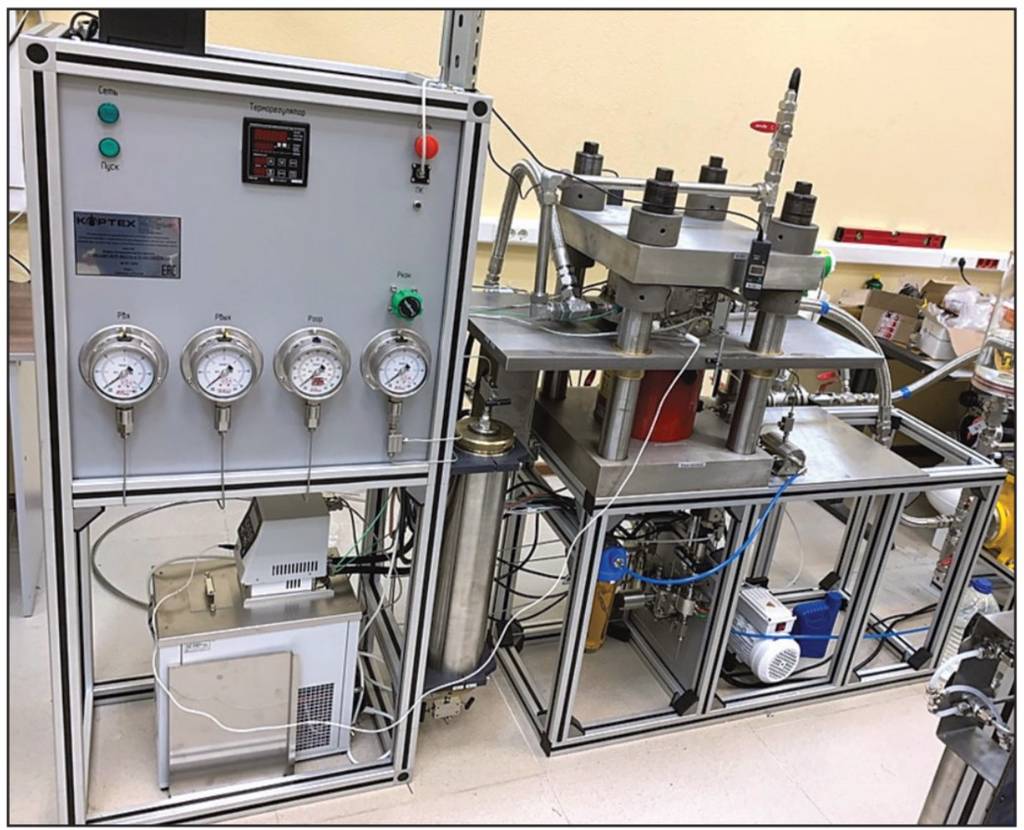

Универсальная автоматизированная установка для специальных исследований керна, моделирования фильтрационных процессов и методов воздействия на пористую среду в термобарических условиях залегания пласта

В установке реализована модульная система, позволяющая проводить широкий спектр исследований. Универсальность достигается за счет использования единой гидравлической, пневматической, электрической, измерительной систем, системы моделирования и управления пластовой температурой и программного обеспечения на фильтрационном блоке.

Степень готовности (УТГ)

УТГ 7 проводятся экспериментальные разработки Продукции, направленные на заводские испытания опытно-промышленного образца

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ООО «Газпром ВНИИГАЗ», ИНН 5003028155, г. Санкт-Петербург

Контакты для запроса

Телефон: +7 812 704 01 01
Email: vniigaz@vniigaz.gazprom.ru
Сайт: vniigaz.gazprom.ru

Документация
ТУ 034-31323949-182-2020
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Специальные исследования керна, моделирование фильтрационных процессов и методов воздействия на пористую среду для повышения углеводородоотдачи продуктивных пластов.

Инновационность

  • Добавлены новые функциональные характеристики оборудования для специальных исследований керна, моделирования фильтрационных процессов и методов воздействия на пористую среду в термобарических условиях залегания пласта;
  • Улучшены потребительские свойства товара по сравнению с применяющимися в отрасли топливно-энергетического комплекса техническими решениями.

Эффективность решения

  • Экономия капитальных вложений и эксплуатационных затрат при проведении специальных исследований керна, моделирования фильтрационных процессов и методов воздействия на пористую среду в термобарических условиях залегания пласта;
  • Снижена стоимость жизненного цикла объекта, включая стоимость приобретения и эксплуатации.

Практическая значимость

  • Повышение точности, достоверности, информативности результатов исследований пластовых систем, а также эффективности, полноты, качества выполняемых специальных исследований керна, моделирования фильтрационных процессов и методов воздействия на пористую среду;
  • Снижение зависимости от поставок импортного лабораторного оборудования и комплектующих.

Опыт применения и внедрения

Объекты внедрения:

  • Центры исследований керна и флюидов в ПАО «Газпром»:
  • Отдел Корпоративного центра (филиал ООО «Газпром ВНИИГАЗ» в г. Ухта);
  • Центр исследований керна и флюидов в г. Тюмень – обособленное подразделение ООО «Газпром ВНИИГАЗ»;
  • НПФ «Оренбурггазгеофизика» - обособленное подразделение ООО «Газпром недра» в г. Оренбург;
  • АО «СевКавНИПИгаз», г. Ставрополь.

Основные характеристики

Основные технические характеристики фильтрационного блока

Максимальное горное давление
100 МПа
Максимальное поровое давление
70 МПа
Температура
от +5 до +150 °С
Диаметр керна
30; 38,1; 50 мм
Длина керна
до 300 мм
Длина насыпной (набивной) модели
500 мм

Основные технические характеристики блока ГЕО

всестороннее (осевое и радиальное) давление
до 100 МПа
пластовое давление
до 70 МПа
осевая нагрузка
до 1000 кН
рабочая температура
до 150 °С
размеры единичного образца керна
D30×60; D38,1×80; D50×100 мм
характер давления на образец
3-осевое (всестороннее)
максимальное горное давление
80 МПа
максимальное пластовое давление
80 МПа
максимальная температура
150 °С
диаметр керна
25,4; 30; 50 мм
максимальная длина керна
150 мм

Основные технические характеристики блока ГРП

Максимальное паровое давление
13 МПа
Площадь ячейки (стандартная пластина API)
64,5 см²
Усилие осевого сжатия
до 100 т
Рабочая температура
до 150 °С
Максимальная толщина пропанта
25,4 мм
Максимальное усилие пресса
200 т
Максимальное рабочее давление ячейки пропанта
4 МПа
Площадь ячейки
169 см²
Усилие осевого сжатия
до 180 т
Максимальная рабочая температура
150 °С
Максимальная толщина пропанта
25,4 мм

Аналоги

Основной аналог: SpitzenreiterSHG1,5-250, Atlas Copco LT20-30. Существуют альтернативные решения.

Отличительные особенности

Реализована модульная система, позволяющая проводить широкий спектр исследований. Более низкая стоимость оборудования за счёт универсальности, многофункциональности, доли комплектующих производства РФ не менее 90% в сравнении с типовыми установками производства РФ на основе импортных комплектующих.
