Позиция Реестра для внедрения
1.53.2.3
18 апреля 2022 года
Система мониторинга напряженно-деформированного состояния и оценки срока безопасной эксплуатации линии адсорбции УПГТ КС «Портовая»
Система предназначена для автоматизированного мониторинга перемещений, температуры трубопроводов, усилий на их опорах, оценки, а также прогноза напряженно-деформированного состояния и ресурса технологических трубопроводов компрессорных станций сложной конфигурации.
УТГ 7 проводятся экспериментальные разработки Продукции, направленные на заводские испытания опытно-промышленного образца
Не включена в Реестр
ООО «Газэнергоэкспертиза», ИНН 7724737240, г. Санкт-Петербург
Телефон: +7 (812) 679 6066
Email: info@gee-llc.ru
Сайт: gee-llc.ru
Область применения
Технологические трубопроводы и опорные конструкции установок подготовки газа к транспорту, установок комплексной подготовки газа, дожимных компрессорных станций, линейных компрессорных станций, компрессорных станций подземных хранилищ газа.
Инновационность

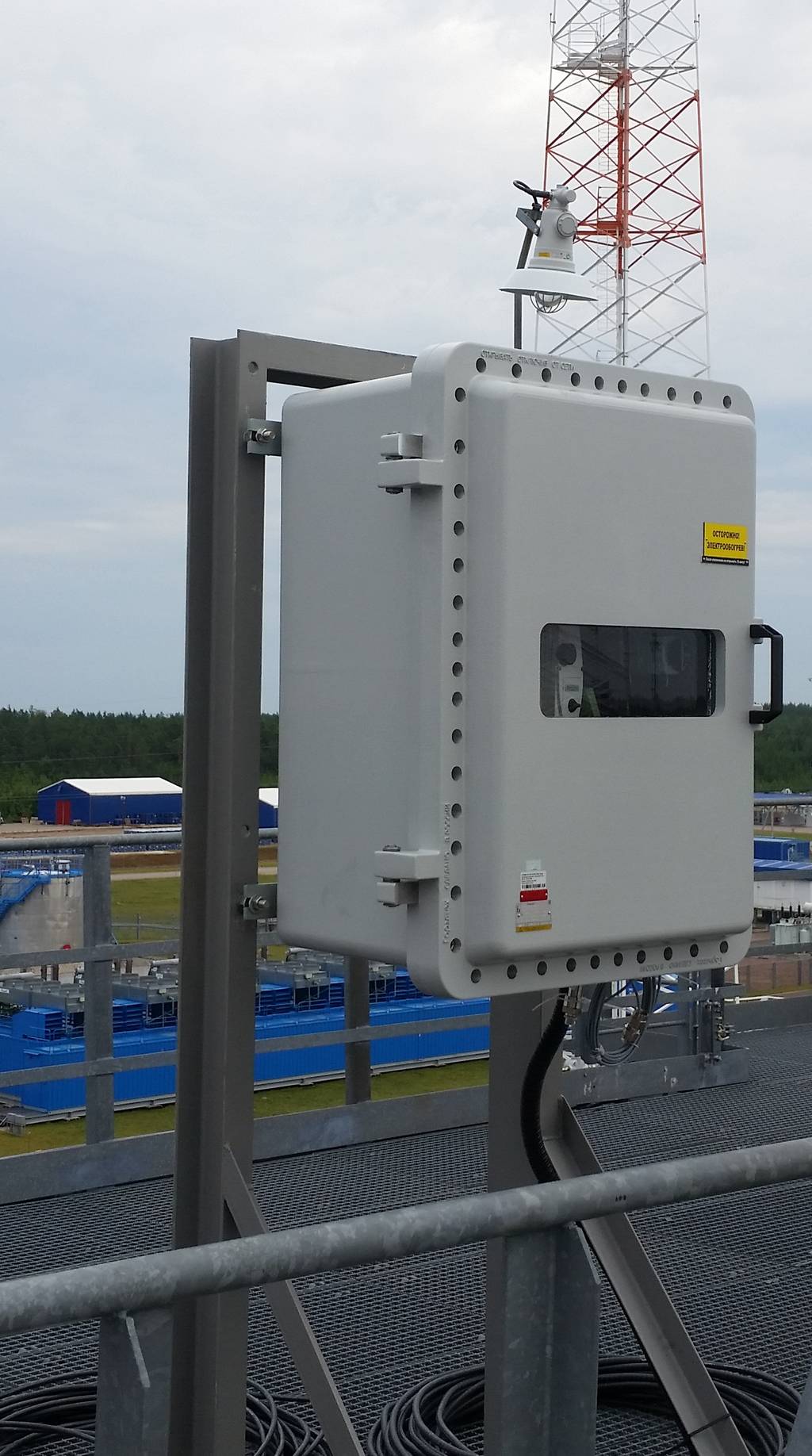

Система мониторинга - комплекс, состоящий из подсистем измерений (роботизированное устройство мониторинга координат на базе лазерной дальнометрии, волоконно-оптические датчики деформаций и температуры, тензометрические датчики и др.), подсистемы сбора и анализа данных, позволяющей моделировать объект с применением метода конечных элементов, оценивать напряженно-деформированное состояние и ресурс объекта, прогнозировать их изменение во времени, а также подсистемы представления данных, включающей в себя автоматизированное рабочее место оператора со специализированным программным обеспечением для представления, оценки и анализа данных
Эффективность решения
- Снижение затрат на геотехнический мониторинг / геодезические работы;
- Снижение затрат на техническое диагностирование и экспертизу промышленной безопасности;
- Снижение затрат на ремонтно-восстановительные работы;
- Снижение уровня аварийности по причине непроектных перемещений зданий, сооружений и технических устройств;
- Повышение глубины и достоверности оценки технического состояния;
- Исключение человеческого фактора;
- Снижение риска неполучения диагностической информации при возникновении форс-мажорных обстоятельств;
- Повышение уровня промышленной безопасности.
Практическая значимость
- Геотехнический мониторинг объектов;
- Измерение температуры металла труб в контрольных сечениях;
- Измерение перемещений контрольных сечений трубопроводов и опор;
- Измерение усилий на опорных конструкциях;
- Геодезическая съемка технологических трубопроводов и опорных конструкций;
- Оценка деформаций металла труб в контрольных сечениях;
- Оценка напряженно-деформированного состояния технологических трубопроводов;
- Расчетная оценка остаточного ресурса технологических трубопроводов по критериям механики деформируемого твердого тела (предиктивная аналитика);
- Анализ истории нагружения технологических трубопроводов.
Опыт применения и внедрения
УПГТ КС «Портовая» ООО «Газпром трансгаз Санкт-Петербург.
Основные характеристики
Аналоги
Прямые аналоги отсутствуют. Альтернативное решение - системы мониторинга инженерных конструкций на базе Глобальной навигационной спутниковой системы (GNSS), индуктивных датчиков перемещений.
Отличительные особенности
- Система мониторинга превосходит альтернативные решения, так как не требует электропитания в точках мониторинга трубопроводов, может осуществлять измерения до 5 000 точек контроля, что позволяет значительно снизить стоимость мониторинга одной точки;
- Оценка напряженно-деформированного состояния и остаточного ресурса объекта осуществляется в режиме реального времени на основании прямых измерений независимых параметров (перемещения, деформации, температуры, усилия на опорах и т.д.) путем численного моделирования работы объекта с применением современных физико-математических методов, что отличает ее от большинства систем, реализующих контроль по уставкам и анализ трендов.
