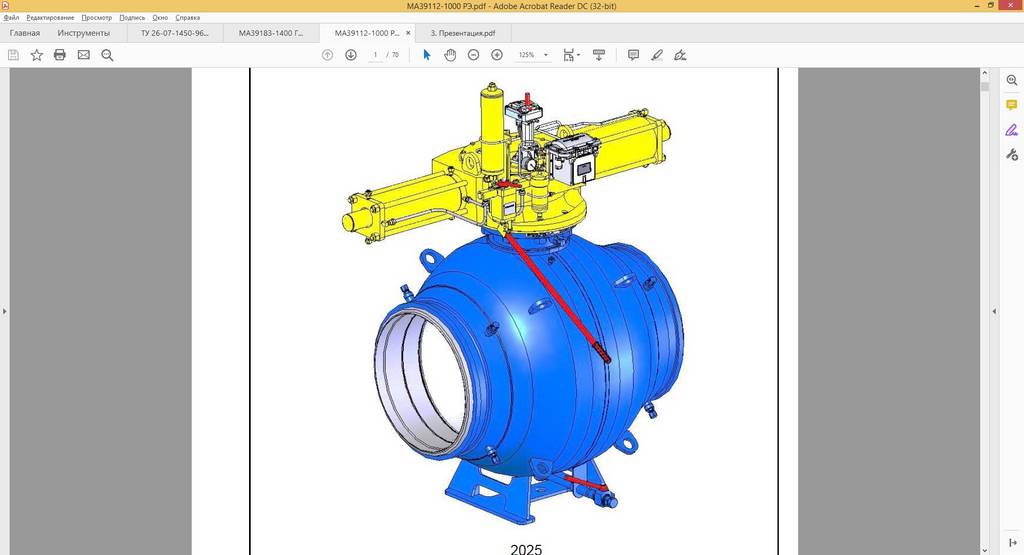

Краны шаровые DN 1000-1400 PN до 16 МПа

Кран шаровой представляет собой устройство, запорным органом в котором является шаровая пробка с отверстием с двумя цапфами. Цапфы пробки установлены в подшипниках скольжения (пробка в опорах). В открытом положении крана отверстие пробки совпадает с трубопроводом. При закрытии крана пробка поворачивается отверстием на 90° по ходу часовой стрелки перпиндикулярно к оси трубопровода и перекрывает поток транспортируемой среды. Корпус крана состоит из двух частей с продольным замыкающим сарным швом. Материал корпуса – углеродистая сталь 09Г2С. Кран может быть надземного или подземного исполнения. Управление краном осуществляется от приводов различных типов: пневмопривод, пневмогидропривод, ручной, электропривод, электрогидропривод.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Включена в Реестр, № 006058

Разработчик / производитель

АО НПО «Тяжпромарматура», ИНН 7717662787, г. Алексин

Контакты для запроса

Телефон: +7 (48753) 9-07-70
Email: office@aztpa.ru
Сайт: https: www.aztpa.ru

Документация
ТУ 26-07-1450-96
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Запорное устройство на линейной части магистральных газопроводов, технологические обвязки компрессорных и газораспределительных станций, газоперерабатывающие пункты, блочные автоматизированные установки по комплексной переработке газа.

Инновационность

  • Для работы при высоких давлениях разработана усиленная заделка основного полиуретанового уплотнения седел;
  • Увеличена металлоемкость изделия за счет утолщения корпусных и силовых деталей крана, исходя из необходимых прочностных характеристик;
  • Усилена конструкция фланца и шпинделя крана для обеспечения передачи увеличенного крутящего момента привода.

Эффективность решения

  • Использование новых технологий, которые позволяют улучшить технико-экономическим показатели производимого оборудования;
  • Обеспечение снижения затрат на достижение целевого эффекта за счёт применения данного оборудования.

Практическая значимость

Применение шаровых кранов позволит сократить капитальные и эксплутационные затраты за счет эксплуатации оборудования с повышенным уровнем давления и снижением количества площадных объектов.

Опыт применения и внедрения

  • КС-6 «Хабаровская». Два технологических модуля мощностью ГПА 16 МВт каждый»;
  • Линейная часть МГ. Участок «КС-27 «Биробиджанская» - КУ № 19».

Основные характеристики

Масса
не более 36000 кг
Максимальное давление
16 МПа
Конструкция крана
шаровой кран с пробкой в опорах и подвижными сёдлами
Корпуск крана
сталь 48К
Диаметр
1000-1400 мм
Материал уплотнения в затворе
полиуретан

Аналоги

Прямые аналоги отсутствуют, ведутся опытные разработки АО «Пензтяжпромарматура», ОАО «Волгограднефтемаш».
