Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

2024/48/2

Дата добавления в Реестр

27 декабря 2024 года

Комплекс распределённого мониторинга «Умная труба»

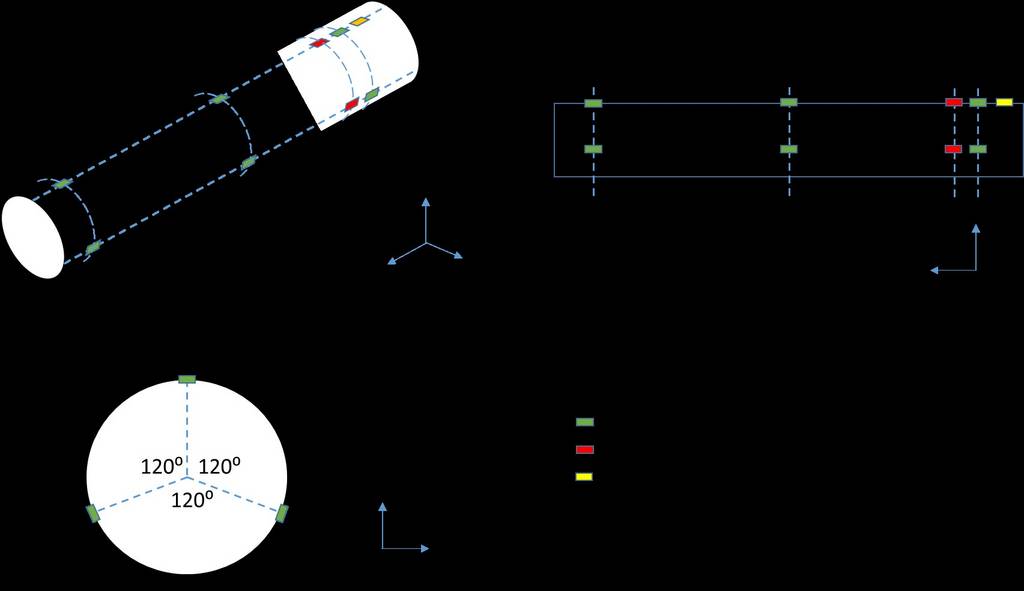

Изделие из труб 1220х15,4 мм класса прочности К60 (Х70) с интегрированными регистрирующими волоконно-оптическими компонентами – оптическими тензодатчиками, расположенными на трёх образующих трубы под наружным защитным покрытием. В состав комплекса также входит анализатор, серверное оборудование, автоматизированное место оператора, специализированное программное обеспечение и комплектующие.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ПАО «ТМК», ИНН 7710373095, г. Москва

Контакты для запроса

Телефон: +7 (495) 775 7600
Email: tmk@tmk-group.com
Сайт: www.tmk-group.ru

Документация
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Предназначен для сухопутных магистральных газопроводов условным диаметром более 400 мм на базе распределённых волоконно-оптических сенсоров. Осуществляет контроль деформаций трубопровода, подвижек грунта, температуры трубопровода и грунта на участках со сложными геологическими условиями: оползневые участки; зоны в пойменных, заболоченных местах; зоны с пучинистыми грунтами; подводные переходы и водные преграды; переходы под автодорогами; зоны активных тектонических разломов (АТР) и зоны с активными сейсмическими участками.

Инновационность

Представляет собой инновационные трубы большого диаметра со встроенными сенсорами для контроля в режиме реального времени. Программное обеспечение разработано силами ООО «Газпром ВНИИГАЗ» при участии ПАО «ТМК».

Эффективность решения

  • Обеспечивает мониторинг напряженно-деформированного состояния трубопровода в режиме реального времени;
  • Позволяет перейти от периодического контроля трубопроводов к непрерывному мониторингу без остановки технологического процесса;
  • Дает объективные показатели по прогнозированию работоспособности системы и оценки рисков;
  • Все компоненты и комплектующие локализованы в РФ.

Практическая значимость

Позволяет оценить воздействие непроектных нагрузок на опасных участках газопроводов. Интеграция данных в Интеллектуальную систему сопровождения технического диагностирования ТТ КС для сбора исходных данных, необходимых для вычисления напряжений в трубопроводе на основе отечественного математического ядра взамен иностранного.

Опыт применения и внедрения

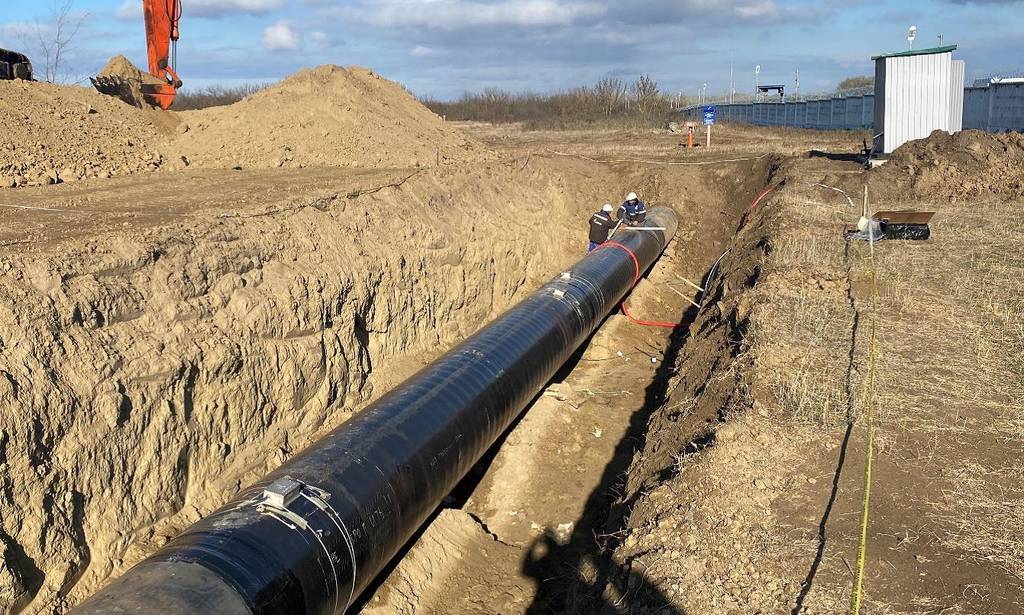

Проведены ОПИ на технологических трубопроводах КС-8 «Георгиевская» ООО «Газпром трансгаз Ставрополь». Испытания завершены. Общая наработка составила 11 месяцев 9 дней. В ходе ОПИ подтверждена работоспособность на заданных технологических режимах, отсутствие отказов и скрытых дефектов.

Основные характеристики

Типоразмер трубы
1220х15,4 мм
Длина трубы
11,8 м
Класс прочности
К60 (Х70)
Покрытие
Трехслойное полиэтиленовое
Сенсоры
Волоконно-оптические, встроенные под покрытие
Контролируемые параметры
Напряженно-деформированное состояние (НДС), температура
Анализатор
8-канальный анализатор оптических сигналов

Аналоги

Интеллектуальные вставки, навигационные блоки внутритрубных устройств, волоконно-оптические сенсоры.

Отличительные особенности

В отличие от периодической внутритрубной диагностики обеспечивает непрерывный контроль (мониторинг) без остановки технологического процесса. Позволяет получать объективные показатели по прогнозированию работоспособности системы и оценки рисков.
