Закрытая факельная установка

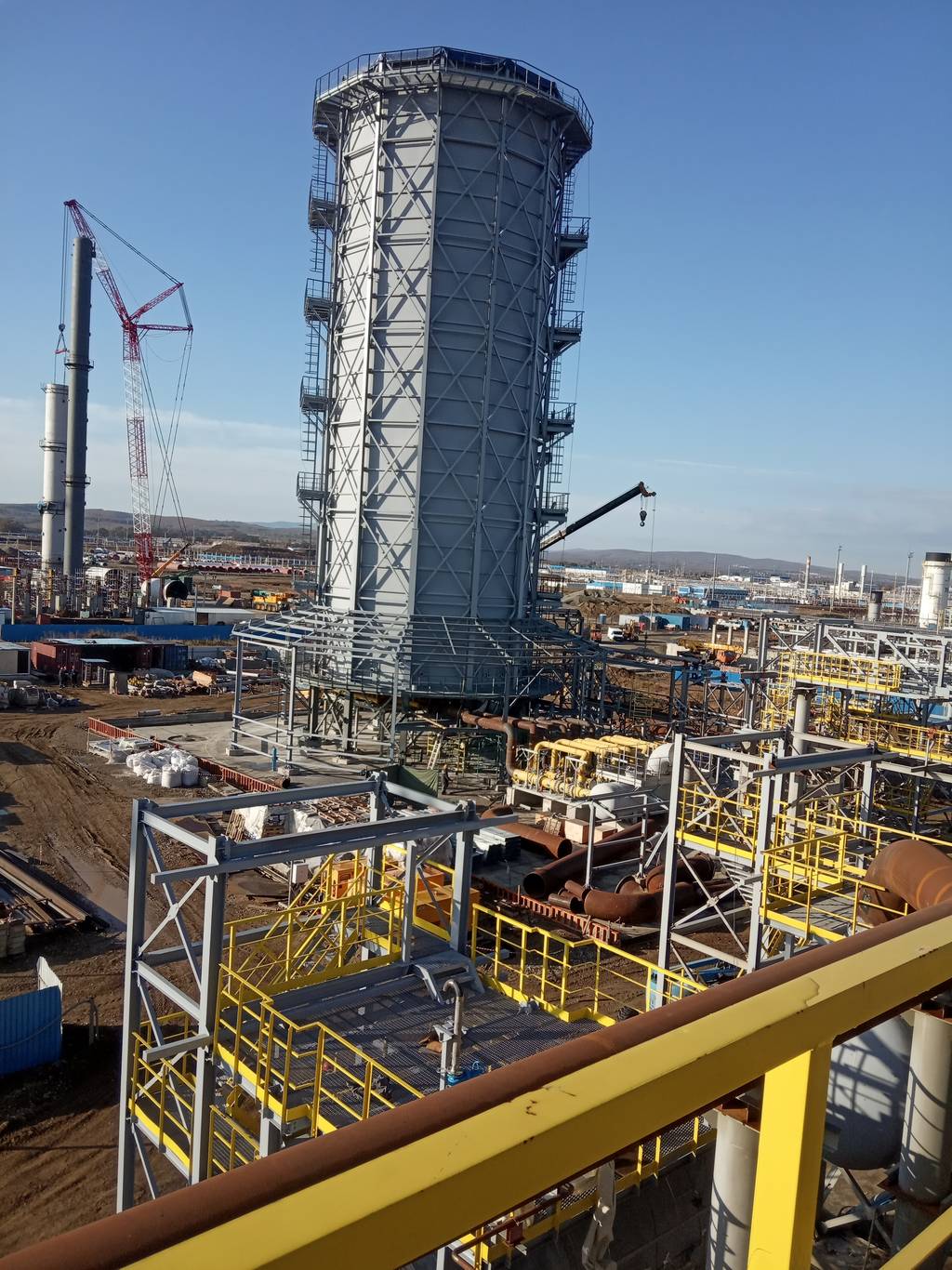

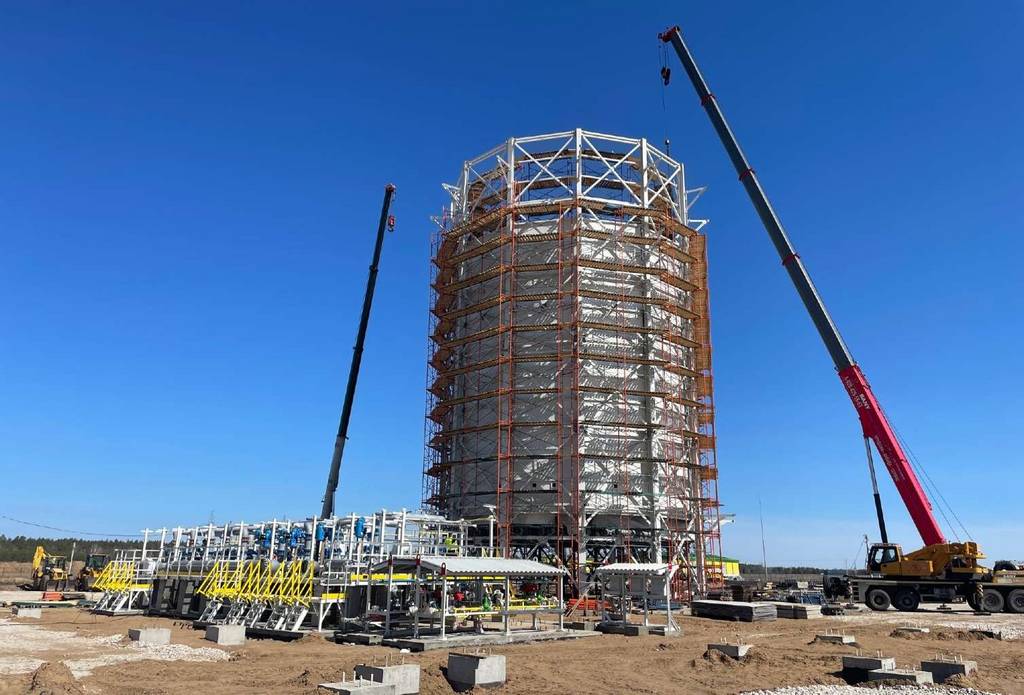

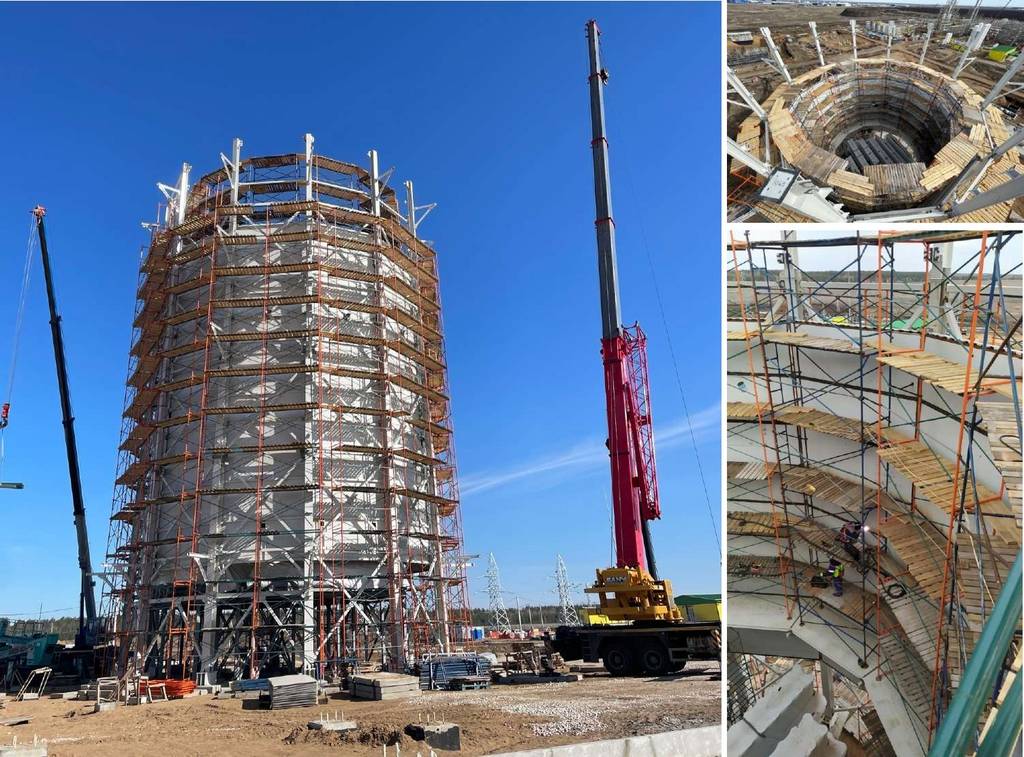

ЗФУ представляет собой горелочное поле, разделенное на несколько ступеней, огороженное жаростойким металлическим каркасом, обеспечивающим защиту персонала от излучения пламени. Конструктивное исполнение ЗФУ – вертикальная конструкция, укомплектованная оборудованием: блоками, горелками, приборами КИПиА и др. на указанные газовые расходы и расходы жидкости, обеспечивающие бездымное сжигание и устойчивое горение.

Степень готовности (УТГ)

УТГ 7 проводятся экспериментальные разработки Продукции, направленные на заводские испытания опытно-промышленного образца

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ООО ФПК «Космос-Нефть-Газ», ИНН 3663019523, г. Воронеж

Контакты для запроса

Телефон: +7 (473) 247-91-00
Email: office@kng.vrn.ru
Сайт: www.kng.ru

Документация
КМЕВ.611256.053ТУ
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

ЗФУ предназначена для безопасного сжигания постоянных и аварийных сбросов газа (углеводородных и кислых) и обеспечивает полное бездымное, невидимое сжигание сбрасываемого газа при отсутствии теплового излучения за пределами камеры сжигания.

Инновационность

  • Возможно сжигание на одной ЗФУ сбросов различного химического состава (одновременное сжигание углеводородных, кислых газов и т.п.);
  • Снижение площади зоны застройки факельного хозяйства за счет отсутствия теплового излучения за пределами камеры сгорания, что делает возможным применение ЗФУ в случае близкого размещения с другими объектами на промышленной площадке;
  • Схема горения организована таким образом, чтобы обеспечить 100% сжигание сбросов. Специальная конструкция оголовков обеспечивает оптимальное смешивание газа с воздухом, что гарантирует бессажевое горение во всем диапазоне расходов газа – от минимального до максимального.

Эффективность решения

  • Отказ от дополнительного оборудования, что упрощает конструкцию и снижает эксплуатационные затраты;
  • Снижение шумовых характеристик. Конструкция закрытого факела включает в себя вертикальную камеру сгорания с огнеупорной футеровкой, которая не только скрывает пламя, но и эффективно поглощает и снижает уровень шума;
  • Безопасность: отсутствие теплового излучения и открытого пламени позволяет работать вблизи установки;
  • Предсказуемость работы: чистое, стабильное пламя без образования сажи легче контролировать и моделировать его поведение;
  • Экономическая эффективность. На закрытых факелах используется меньшее количество продувочного газа, чем на открытых вертикальных. Это приводит к снижению операционных затрат. При этом также происходит уменьшении нагрузки на оборудование, что продлевает сроки службы и снижает затраты на техническое обслуживание.

Практическая значимость

При внедрении ЗФУ на добычные объекты нефтегазовой отрасли промышленности обеспечивается:

  • возможность бездымного сжигания на одной ЗФУ сбросов различного химического состава, например, одновременного сжигания углеводородных, кислых газов и т.п.;
  • организация горения со 100% сжиганием сбросных газов;
  • снижение шумности горения;
  • отсутствие внешнего теплового излучения;
  • значительное снижение площади застройки факельного хозяйства.

Опыт применения и внедрения

Данные о внедрении на объектах Группы Газпром отсутствуют.

Основные характеристики

Радиус зоны застройки факельного хозяйства при расходе газа 150000 м3/ч
37 м
Степень сжигания сбросов
100%
Задымленность, шкала Рингельмана
0
Количество коллекторов со сбросными газами различного состава, которые не подлежат объединению
не ограничено

Аналоги

Вертикальные и горизонтальные факельные установки.

Отличительные особенности

ЗФУ, по сравнению с классическими факельными установками, более экологичны, имеют составную модульную конструкцию, которую можно размещать рядом с другими объектами.
