Позиция Реестра для внедрения

Запись находится в Реестре продукции для внедрения
Номер в Реестре

2026/69/17

Дата добавления в Реестр

25 сентября 2026 года

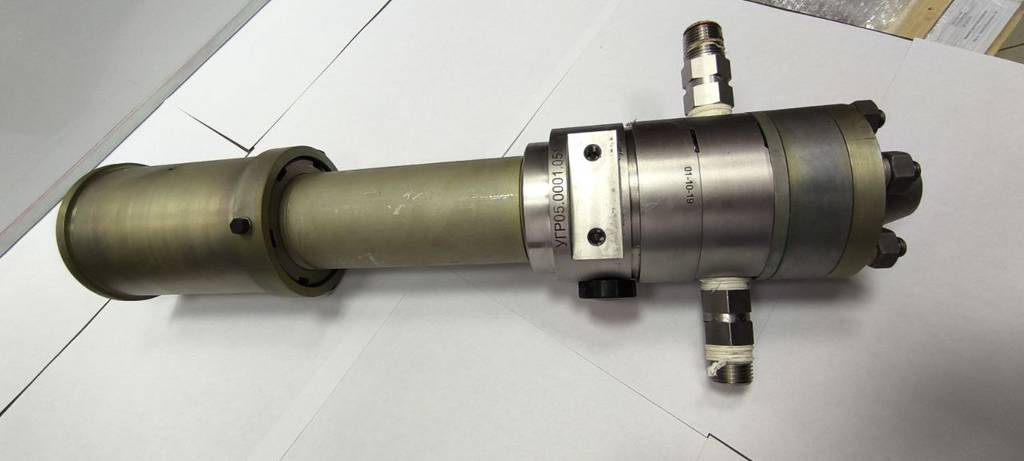

Блок клапанов селективный УГР БКС 10-8,0/2,5 ½″ NPT.УХЛ1 (БКС)

Узел переключения импульсного газа (ИГ) исполнительного органа (шарового крана) на резервную линию. БКС состоит из обратных и осерадиального клапанов, объединенных в единой конструкции. Обеспечивает гарантированную подачу ИГ к исполнительным механизмам пневмопривода.

Степень готовности (УТГ)

УТГ 9 ведется серийное производство Продукции

Статус в Едином реестре МТР ПАО «Газпром»

Не включена в Реестр

Разработчик / производитель

ООО «РУСТЕХКОМПЛЕКТ», ИНН 0273952908, г. Уфа

Контакты для запроса

Email: Info@gk-rustech.ru
Телефон: +7 (347) 268-77-00
Сайт: gk-rustech.ru

Документация
ТУ 28.14.11-001-38377931-2025
Сведения о продукции подготовлены на основании информации из открытых источников и информации, предоставленной разработчиком (производителем), носят информационный характер, не являются публичной офертой и могут быть неактуальными или неполными. Для получения официально подтвержденной информации обращайтесь к разработчику (производителю). В случае возникновения других вопросов и предложений просим направлять обращения на адрес oknogazprom@adm.gazprom.ru

Область применения

Cистема управления исполнительными механизмами трубопроводной арматуры с пневмоприводом.

Инновационность

  • В БКС реализован принцип приоритетности основной линии отбора ИГ по отношению к двум резервным, при котором в заданном в ней диапазоне давлений (может регулироваться на месте эксплуатации) отбор осуществляется из нее вне зависимости от давления в резервных линиях;
  • БКС обеспечивает безотказную работу систем управления трубопроводной арматурой, установленной на узле подключения компрессорного цеха к МГ с гарантированной подачей подготовленного ИГ с цехового коллектора и, таким образом, повышает надежность и безопасность эксплуатации оборудования.

Эффективность решения

  • Обеспечивает повышение надежности и безопасности эксплуатации оборудования на КС;
  • Не потребляет электроэнергию;
  • Не содержит в своей конструкции драгметаллы.

Практическая значимость

БКС обеспечивает приоритетный отбор ИГ из основной линии. В штатном режиме отбор ИГ к пневмоприводу осуществляется из основной линии (в диапазоне давлений 75-2.5 МПа). При снижении давления в основной линии ниже 2,5 МПа БКС автоматически, без внешних управляющих сигналов, переключает отбор ИГ из основной линии на резервные. При повышении давления в основной линии выше 2,5 МПа БКС автоматически переключает отбор на основную линию.

Опыт применения и внедрения

Приемочные испытания в ООО «Газпром трансгаз Югорск» в 2025 году.

Основные характеристики

Расчетное давление ИГ
8,0 МПа
Давление в приоритетной линии, соответствующее началу открытия резервной линии (настраивается по требованию Заказчика)
2,5 (+0,05) МПа
Температура эксплуатации
от - 60 до +70 °С
Масса
не более 11,5 кг

Аналоги

Прямые аналоги отсутствуют. Альтернативные решения: клапан МС 07.343.00.000 ООО ПП «Мехмаш» и клапан BIFI OGK 0,2/1-100 Италия.

Отличительные особенности

  • Количество подключаемых линий отбора ИГ - 3, а не 2;
  • Возможность отбора с приоритетом по заданному порогу;
  • Наличие индикатора отбора из основной линии;
  • Возможность регулировки порога переключения.
